点击图片查看原图块型，双作用
管螺纹连接
活塞 Ø 20 mm，活塞杆 Ø 8 mm
夹紧行程 7 mm，摆动行程 7.5 mm
摆动角 90° cw
应用
气动摆动夹具用于只需要低夹紧力的应用。
安装的磁性活塞允许监控夹紧和松开位置。
描述
当对元件加压时，夹紧手臂摆动并降低 90° 到夹紧位置，然后下降到夹紧点。位置监控提供有关活塞位置的所需信息，但与夹紧臂的位置无关。
监测是由电子传感器进行的（见附件）检测磁场磁性活塞。切换点可以通过位移连续调整磁传感器。
特殊功能
调整夹紧螺钉时，必须认为对于摆动运动的一部分需要总行程。确保可以实现摆动运动不受任何干扰。

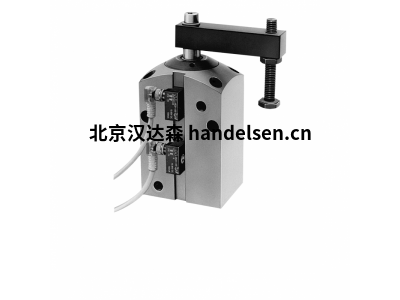

ROEMHELD气动摆动夹钳 (1873106)
相关型号介绍：
气动摆动夹钳 - 1873106
块型，双作用 – 管螺纹连接 – 活塞 Ø 20 mm，活塞杆 Ø 8 mm – 夹紧行程 7 mm，摆动行程 7.5 mm – 摆动角度 90° cw – 最大。7 bar，
气动摆动夹钳 - 1873106B
块型，双作用 – 歧管安装连接 B – 活塞 Ø 20 mm，活塞杆 Ø 8 mm – 夹紧行程 7 mm，摆动行程 7.5 mm – 摆动角度 90° cw – 最大。7 bar，
气动摆动夹钳 - 1873106K
块型，双作用 – 歧管安装连接 K – 活塞 Ø 20 mm，活塞杆 Ø 8 mm – 夹紧行程 7 mm，摆动行程 7.5 mm – 摆动角度 90° cw – 最大。7 bar，
气动摆动夹钳 - 1873206
块型，双作用 – 管螺纹连接 – 活塞 Ø 20 mm，活塞杆 Ø 8 mm – 夹紧行程 7 mm，摆动行程 7.5 mm – 回转角度 90° ccw – 最大。7 bar，
气动摆动夹钳 - 1873206K
块型，双作用 – 歧管安装连接 K – 活塞 Ø 20 mm，活塞杆 Ø 8 mm – 夹紧行程 7 mm，摆动行程 7.5 mm – 回转角度 90° ccw – 最大。7 bar，
气动摆动夹钳 - 1874106
块型，双作用 – 管螺纹连接 – 活塞 Ø 32 mm，活塞杆 Ø 12 mm – 夹紧行程 9 mm，摆动行程 9.5 mm – 摆动角度 90° cw – 最大。7 bar，
气动摆动夹钳 - 1874106B
块型，双作用 – 歧管安装连接 B – 活塞 Ø 32 mm，活塞杆 Ø 12 mm – 夹紧行程 9 mm，摆动行程 9.5 mm – 摆动角度 90° cw – 最大。7 bar，
气动摆动夹钳 - 1874106K
块型，双作用 – 歧管安装连接 K – 活塞 Ø 32 mm，活塞杆 Ø 12 mm – 夹紧行程 9 mm，摆动行程 9.5 mm – 摆动角度 90° cw – 最大。7 bar，
气动摆动夹钳 - 1874206
块型，双作用 – 管螺纹连接 – 活塞 Ø 32 mm，活塞杆 Ø 12 mm – 夹紧行程 9 mm，摆动行程 9.5 mm – 回转角度 90° ccw – 最大。7 bar，
ROEMHELD气动摆动夹钳 (1873106)
